Автономное отопление дома, загородного дома сжиженным газом



Основным элементом котельной загородного дома является газовый котел.

Современные отопительные котлы базируются на микропроцессорах, рассчитывающих и регулирующих оптимальные параметры сгорания топливной смеси. Современные котлы очень экономичны, безопасны,  и надежны.



Современные газовые котлы бывают трех видов:



1. Атмосферные. КПД  котлов 80-90%. КПД систем отопления на базе атмосферных котлов  50-60%.

2. Вентиляторные. КПД котлов 90-97%. КПД систем отопления на базе вентиляторных котлов  80-90%.

3. Конденсационные. КПД котлов 103 - 110% (КПД котлов рассчитывается по правилам теплотехники, т.е. без учета температуры конденсации пара в выхлопных газах, поэтому он больше 100%).  КПД систем автономного отопления на базе конденсационных котлов  95-105%.



Экономичность котла и системы автономного отопления зависит в первую очередь от температуры выхлопных газов, чем она ниже, тем экономичнее автономное отопление.  У атмосферных котлов средняя температура выхлопа - 110 °С,  у вентиляторных котлов температура выхлопа равна температуре  подаваемой в систему жидкости, в среднем это 55 °С, у конденсационных котлов температура выхлопа равна температуре жидкости, возвращаемой из системы отопления, т.е. в среднем 30 °С.





Атмосферные котлы имеют более простую конструкцию и практически не имеют движущихся частей, поэтому теоретически более надежны и долговечны. Большой минус - низкий КПД, и высокая опасность из-за зависимости от тяги в трубе отвода продуктов сгорания, имеющих высокую температуру, попадания несгоревшего газа, пламени и продуктов сгорания в помещение котельной.  Атмосферные котлы автономного отопления имеют большой вес из-за необходимости изготовления камеры сгорания из чугуна. Чугун необходим в связи с тем, что атмосферные котлы автономного отопления нагреваются горелкой, которая оказывает сильное местное термическое воздействие, поэтому другой материал не выдерживает термических нагрузок.  Атмосферные котлы могут располагаться только в помещении котельной, имеющем вентиляцию и окно. Атмосферные котлы в основном имеют напольный тип установки. Котлы одноконтурные - нагрев горячей воды производится в накопителе косвенного нагрева, нагревающемся через змеевик, по которому проходит горячая вода из отопительного контура. Цена котлов с накопителем от 70 до 200 тыс. рублей. В настоящее время спрос на атмосферные котлы падает, более популярными среди потребителей являются котлы вентиляторного типа, а наиболее "продвинутые" домовладельцы используют конденсационные котлы.



Вентиляторные котлы теоретически менее надежны, чем атмосферные, так как имеют в конструкции движущиеся элементы вентилятора. Их плюс - в достаточно высоком КПД и в большой безопасности из-за того, что камера сгорания котла не сообщается с атмосферой помещения, а также в отсутствии необходимости строительства трубы отвода продуктов сгорания - низкотемпературные продукты сгорания выводятся через стену в небольшую коаксильную горизонтальную трубу, выступающую из стены снаружи на 15-20 см. Забор воздуха в камеру сгорания происходит непосредственно с улицы через наружный контур коаксильной трубы.  Камера сгорания вентиляторного котла герметична и не сообщается с атмосферой помещения, поэтому вентиляторные котлы допускается устанавливать в любом помещении, так как попадание несгоревшего газа, пламени или продуктов сгорания в помещение исключено.  Вентиляторные котлы не материалоемки, т.к. сгорание газа в них производится через множество форсунок, а не одной струей, поэтому термическая нагрузка на нагреваемый элемент у них очень небольшая, поэтому он не изготавливается из нержавеющей стали. Котлы двухконтурные - нагрев горячей воды происходит в отдельном контуре котла, проточным способом без накопления. Минус в том, что на конце горизонтальной трубы зимой образуется сосулька из конденсата. Цена котлов от 17 до 50 тыс. рублей. В настоящее время вентиляторные котлы пользуются максимальным спросом из-за оптимального соотношения цена-качество  и достаточно высокой экономичности.

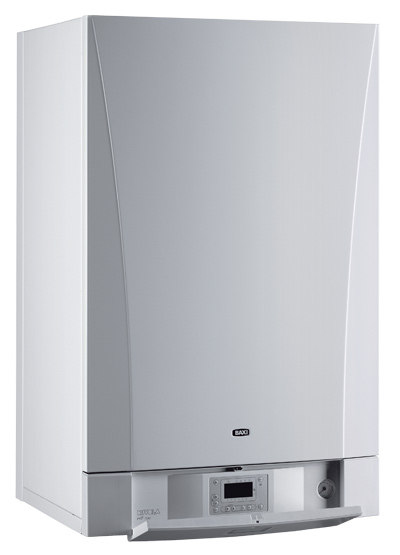

Конденсационные котлы имеют те же преимущества и недостатки, что и вентиляторные котлы, однако более экономичны.  Минус - в сравнительно высокой цене (в полтора раза дороже вентиляторных котлов). Конденсационные котлы также могут быть двухконтурными или одноконтурными. Цена котлов от 50 до 100 тыс. рублей. В настоящее время данные котлы пока не получили широкого распространения из-за сравнительно высокой цены и новизны конструкции, однако значительно меньший расход газа делает высокую цену конденсационных котлов оправданной, особенно для потребителей исользующих сжиженный газ. Так как конденсат, образующийся в продуктах сгорания отводится в канализацию, сосулька конденсата на конце трубы не образуется.  Наибольшая эффективность конденсационных котлов КПД 110% достигается при использовании их с низкотемпературными нагревательными системами - теплыми полами и/или панельными нагревателями. Наибольшая эффективность достигается при температуре теплоносителя менее 50°С и перепаде температур на линиях подачи и возврата теплоносителя не менее 20°С. Реальная экономия от использования конденсационного котла составляет более 15% или около 30-45 рублей на каждый отапливаемый квадратный метр в год.  Оптимально использовать конденсационный котел с низкотемпературной системой отопления, так как температура выхлопных газов равна температуре в трубе-обратке (трубе подачи в котел теплоносителя). Как устроен конденсационный котел и почему у него такой высокий КПД вы можете прочитать здесь.



Экономичные системы автономного отопления должны быть низкотемпературными.  Высокотемпературные системы автономного отопления дома (температура теплоносителя 70°С-80°С) были эффективны при использовании атмосферных котлов.  Современные энергоэффективные системы автономного отопления дома не используют высокотемпературные (атмосферные) котлы из-за чрезвычайно низкой их эффективности.  Дело в том, что температура выхлопа у любого эффективного котла должна быть близкой к температуре теплоносителя в системе отопления.





Состоит из трубопроводов, радиаторов, систем водяных теплых полов, воздушной системы обогрева.

Современные трубопроводы изготавливаются из пластиковых (полипропилен, полиэтилен) труб, металлопластиковых (слой полиэтилена, слой алюминия, защитный слой ПВХ) труб или медных труб. Стальные трубопроводы не используются из-за высокой дороговизны и короткого срока службы.  Трубопроводы соединяются либо механическими специальными соединительными элементами - фитингами, либо с помощью сварки по пластику или пайки меди.  Любой вид современных труб надежен. Медь применяется для открытой проводки, особенно она красива в деревянных домах.



Радиаторы (батареи) бывают четырех видов:

1. Чугунные радиаторы.

2. Стальные радиаторы (обычно это панельные радиаторы).

3. Алюминиевые радиаторы.

4. Биметаллические радиаторы.



Чугунные батареи в современных системах применяются в основном как декоративные ретро-элементы. Стальные панельные радиаторы применяются в низкотемпературных системах, особенно они хороши в сочетании с теплыми полами в других или в этом же помещении и с конденсационными котлами. Алюминиевые радиаторы применяются в высокотемпературных системах и в сочетании с воздушной ситемой обогрева. Биметаллические радиаторы применяются в системах, имеющих высокое давление и агрессивный теплоноситель, то есть в центральной системе отопления многоэтажных домов.



Теплый пол - система, состоящая из пластиковых труб, залитых в бетонную стяжку пола. Используется в низкотемпературных системах. Является наиболее комфортной и экономичной (при правильном исполнении термоизоляции пола) системой отопления. Применяется как самостоятельно, так и в сочетании с панельными стальными радиаторами отопления.



Система воздушного отопления представляет собой систему приточно-отточной вентиляции строения с подогревом приточного воздуха через специальный радиатор, соединенный с котлом.



1. Обследование дома и сбор информации об отапливаемом доме.

2. Разработка проекта автономного отопления дома с расчетом отопительных мощностей и подбором оборудования.

3. Поставка и комплектация отопительного оборудования;

4. Монтаж системы автономного отопления дома- трубной разводки и радиаторов.

5. Монтаж котельной.

6. Монтаж отопительной автоматики.

7. Пусконаладочные работы системы автономного отопления дома.

9. Регулировка и настройка системы автономного отопления дома.

10. Сервисное обслуживание системы автономного отопления дома.
