Недостатки газгольдеров, продаваемых под маркой FAS
Газгольдеры, которые продают под маркой FAS или выдают за немецкие газгольдеры - изготавливают в России. Им свойственны те же недостатки, что и другим российским газгольдерам: невысокое качество изготовления и плохая защита от коррозии.
Использование в России
Российский климат предъявляет особые требования к газгольдерам. Для того, чтобы в мороз бутан не замерзал, они должны быть помещены на глубину не менее 60 см от верхней образующей ёмкости. В этом случае в резервуаре даже зимой будет сохраняться положительная температура.
Чтобы высокий паводок или грунтовые воды не залили арматуру, высота горловины газгольдера должна превышать глубину размещения. Кроме того, она должна быть усилена специальным воротником, способным выдержать напряжения при вспучивании грунта. То же самое относится к корпусу газгольдера: он должен быть снабжён усиливающими кольцами, снимающими напряжения от грунта.
Высота горловины газгольдеров, продаваемых под маркой FAS, несколько меньше, чем нужно, и составляет 50 сантиметров. При размещении на глубине 60 сантиметров арматура может оказаться ниже уровня земли, а этого нельзя допускать.
Для сравнения, газгольдеры АвтономГаз имеют горловину длиной 65 сантиметров - ровно столько, сколько нужно, и даже с небольшим запасом. За счёт этого их можно устанавливать на глубине до 70 сантиметров. Максимальная глубина установки газгольдеров, продаваемых под маркой фас - не более 45 сантиметров, то есть меньше, чем требуют российские нормативы (не менее 60 см).
Усиливающего воротника на горловине у газгольдеров, продаваемых под маркой FAS нет, поэтому они не защищены от напряжения, которое создаёт вспучиваемый грунт.
Защитное покрытие
Газгольдеры, продаваемые под маркой FAS, покрыты эпоксидным покрытием. Это серьёзный шаг вперёд по сравнению с битумным покрытием, которое наносят на большинство газгольдеров, выпущенных в России. Однако оно не выдерживает сравнения с ударопрочным полиуретановым покрытием, которым защищены газгольдеры АвтономГаз.
Главное достоинство эпоксидного покрытия - относительно низкая стоимость. Увы, возможную экономию сводит на нет его другое свойство - хрупкость. При ударах во время доставки и установки в эпоксидном покрытии появляются незаметные микротрещины, которые значительно ускоряют коррозию резервуара. Это, в свою очередь, увеличивает расходы на обслуживание.
Чтобы обнаружить и устранить микротрещины, необходима тщательная проверка покрытия при помощи искрового дефектоскопа на 14 тысяч вольт, причём проводить её нужно непосредственно перед опусканием резервуара в котлован. Найденные повреждения должны быть тут же устранены. Это непростая процедура, поэтому монтажные организации обычно обходятся без неё.
Срок службы повреждённого эпоксидного покрытия составляет не более 3-4 лет (для сравнения, полиуретановое покрытие газгольдеров АвтономГаз служит 50 лет так как не повреждается при перевозке и монтаже). При этом смена протектора пассивной электрохимической защиты поврежденного эпоксидного покрытия требуется не реже раза в пять лет.
Если же эпоксидное покрытие оказалось значительно повреждено при доставке или монтаже (а это, учитывая его хрупкость и отсутствие проверки, очень вероятно), то протектор придётся менять каждый год.
Сталь корпуса
Материал, из которого изготовлен корпус газгольдеров, продаваемых под маркой FAS, - это его наиболее уязвимое место. Дешёвая углеродистая сталь 09Г2С-12 содержит большое количество кремния, марганца, углерода, кроме того не проходит вакуумирование при варке и отливке и нормализацию - процедуры, которые могли бы улучшить её прочность и антикоррозийные свойства.
Предотвратить скорую коррозию такой стали можно только при помощи дорогостоящей активной электрохимической защиты, которая непрерывно потребляет электроэнергию.
Такой метод борьбы с коррозией ощутимо бьёт по карману. Спустя несколько лет расходы на электроэнергию и обслуживание газгольдера превысят его стоимость и продолжат расти. Это ненужные расходы, которых можно было бы избежать, если бы газгольдер был изготовлен из более качественного материала.
Толщина стенок газгольдера Фасхиммаш составляет 6 мм. Если учесть низкое качество изготовление (технологическая погрешность - целых 1,6 мм), то выходит, что запас материала на коррозию не превышает 0,4 мм. Это существенно ограничивает его срок службы. За 20 лет ржавчина сьест эти доли миллиметра, и стенки газгольдера окажутся тоньше допустимой величины. Использовать такой газгольдер станет опасно.
Для сравнения, запас на коррозию стенок газгольдера АвтономГаз составляет 1,9 мм. В сочетании с более медленной скоростью коррозии это продлевает срок износа его корпуса до полутора столетий.
Арматура
Арматуру газгольдера, продаваемого под маркой FAS, изготавливает американская компания Rego. Оборудование Rego Также используется и в газгольдерах АвтономГаз, и в газгольдерах производства Чехии, Но в газгольдерах АвтономГаз используются более дорогие модификации клапанов Rego в связи с необходимостью защиты от аварий, связанных с вандальными вмешательствами.
В газгольдерах, продаваемых под маркой FAS отсутствуют предохранительные скоростные клапаны для защиты от вандальных воздействий, которыми в газгольдерах АвтономГаз защищён каждый клапан. Газгольдеры, продаваемые под маркой FAS лишёны автоматической защиты от заполнения более чем на 90%. И то, и другое крайне отрицательно сказывается на безопасности этих газгольдеров.
Кроме того, арматура газгольдера, продаваемого под маркой FAS, снабжена негерметичным манометром, который быстро ломается, а клапаны и фланцы требуют периодической подтяжки. Газгольдеры АвтономГаз комплектуются герметичным спиртозаполненным манометром и не нуждаются в подтяжке клапанов или фланцев.
Плита и крепёж

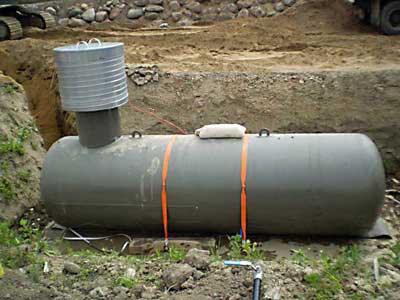

Газгольдеры, продаваемые под маркой FAS, не имеют опорных лап. Это заметно увеличивает вероятность повреждения хрупкого эпоксидного покрытия резервуара и, вдобавок, делает невозможным надёжное крепление за лапы. Газгольдеры Фасхиммаш приходится крепить тросом за уши плиты. При этом и крепёж, и уши подвержены коррозии и прослужат менее десяти лет. При отсутствии опорных лап возникает значительная нагрузка на и без того хрупкое эпоксидное покрытие "брюха" газгольдера, что значительно сокращает срок службы покрытия в месте соприкосновения его с опорой.
Сама плита основания тоже вызывает вопросы. Многие фирмы при монтаже газгольдеров используют пустотелые плиты (плиты перекрытия) из обычного бетона. Срок службы такой плиты не превышает пяти лет. После её разрушения резервуар может всплыть.
Жалобы потребителей
-
Требуется периодическая подтяжка арматуры, в связи с чем возникают утечки и потери газа
-
Низкий срок службы негерметичного манометра
-
Часто западает уровнемер
-
Требуется периодическая откачка из газопровода бутана и перезапуск системы в сильные морозы. Из-за жесткого крепления редуктора происходит излом в месте крепления к газопроводу что приводит к значительным потерям газа.
-
При заправке устаревшими газовозами не оборудованными насосами происходит стравливание газа, что приводит к потерям газа 100-200 литров а также созданию взрывоопасной смеси при заправке.
Выводы
Газгольдеры, продаваемые под маркой FAS, изготовлены из дешёвой стали, которая подвержена коррозии. Чтобы защитить её, требуются огромные расходы на обслуживание и активную электрохимическую защиту. Но даже эти расходы неспособны существенно продлить недопустимо низкий срок службы такого резервуара.
Сравнительная таблица
Производитель
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Производитель | Изготовлены в России | Изготовлены на польском заводе Chemet специально для АвтономГаз |
Квалификация завода-изготовителя | Завод производит сосуды для сжиженного углеводородного газа под давлением до 16 бар, аварии на которых не могут представлять экологической опасности. | Chemet - единственное в Евросоюзе предприятие, допущенное к изготовлению сосудов для особо опасных веществ под сверхвысоким давлением (до 150 бар), |
Опыт завода-изготовителя | Около 8 лет | Более 65 лет |
География применения продукции завода-изготовителя | Россия | Центральная, южная и северная Европа, Ближний Восток, Россия |
Контроль за распространением и монтажом | Изготовитель не контролирует монтаж и распространение продукции и не занимается подготовкой специалистов. | Газгольдеры, изготовленные Chemet, устанавливает только АвтономГаз и дилеры, прошедшие подготовку на заводе |
Пригодность газгольдера для эксплуатации в России | Газгольдеры пригодны для эксплуатации в центральной России по безопасности (соответствуют ГОСТ и ПБ), однако не соответствуют СНИП (на соответствие СНИП сертификация не производится).. | Газгольдеры АвтономГаз, изготовленные на заводе Chemet, сконструированы специально для центральной и северной России, полностью соответствуют требованиям ГОСТ, ПБ, СНИП. . |
Гарантия на оборудование и монтаж | 1 год | Пожизненная гарантия |
Стоимость ежегодного обслуживания | 12 тыс. рублей | Бесплатно |
Газгольдеры с люком-лазом
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Максимальная глубина установки (от верхней образующей цилиндра), см | 45 (норма более 60) | 70 (норма более 60) |
Высота горловины | 50 | 70 |
Усиливающий воротник горловины для снятия напряжений от вспучивания грунта | Нет | Имеется |
Конструкция фланцевого люка | Вырезанный из листа без замка | Точеный, с герметизирующим пазовым замком |
Толщина фланца/люка | 35/30 | 50/50 |
Усиливающие кольца корпуса для снятия напряжений от грунта | Нет | Имеются |
Газгольдеры без люка-лаза
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Максимальная глубина установки (от верхней образующей цилиндра) | - | 60 |
Высота трубок для арматуры | - | 60 |
Усиливающие кольца корпуса для снятия напряжений от грунта | - | Имеются |
Защитное покрытие
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Покрытие.
Полимерное покрытие защищает резервуар от коррозии.
|
Эпоксидное | Полиуретановое |
Профессиональное нанесение покрытия | Покрытие наносится в покрасочной камере на заводе. | Покрытие наносит специализированная фирма. |
Обработка перед нанесением покрытия, очистка | Дробеструйная | Дробеструйная |
Заводская проверка покрытия на сплошность и пористость | Искровый дефектоскоп с током 4000 Вольт. | Искровый дефектоскоп с током не менее 14000 Вольт. |
Возможные повреждения при транспортировке | При транспортировке могут появиться микротрещины | Возникновение микротрещин исключено |
Проверка покрытия перед установкой | Необходимы тщательная проверка дефектоскопом и ремонт | Достаточно визуального осмотра |
Ударная вязкость покрытия.
Удельная энергия удара, при котором происходит разрушение покрытия резервуара (выбоины, сколы, трещины). Чем выше энергия удара, тем качественнее покрытие.
|
6-8 | 25-35 |
Срок службы покрытия
При использовании газгольдера в России без дорогостоящей активной электрохимической защиты.
|
Около 10 лет | Не менее 50 лет |
Сталь корпуса
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Сталь | 09Г2С-12 | S355J2+N |
Кристаллическая структура стали.
Свойства стали напрямую зависят от кристаллической структуры стали.
|
Смешанная |
Нормализованная, мелкозернистая
Мелкое равномерное кристаллическое зерно предотвращает образование трещин и исключает межкристаллическую коррозию.
|
Отбор стали | Сталь поставляет единственный производитель из России. | Лучшая сталь, отбираемая по качеству у всех производителей Евросоюза. |
Заводской контроль качества при помощи ультразвука и рентгена | Проверяются только сварные швы | Проверяется металл изделия и сварные швы |
Прочность на разрыв | 460-538 | 560-590 |
Прочность на разрыв сварных швов.
Чем прочнее шов, тем большее усилие необходимо приложить для разрыва.
|
460 | 590 |
Предел текучести стали корпуса.
При таком давление на сталь начинается деформация. Чем давление выше, тем сталь устойчивее к деформациям.
|
355 | 470 |
Ударная вязкость
Чем этот показатель выше, тем лучше сталь выдерживает удары.
|
60 | 67 |
Толщина стенок
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Толщина стенок | 8-9 | 6-6,2 |
Допустимая минимальная толщина стенки с учетом прочности металла и швов | 7 | 4 |
Технологическая погрешность изготовления.
Чем выше уровень производства, тем точнее совмещение свариваемых деталей.
|
1,6 | 0,1 |
Фактическая минимальная толщина стенки.
Прочность резервуара зависит от характеристик стали, толщины стенок и технологических погрешностей при совмещении деталей.
|
6.4 | 5.9 |
Запас на коррозию | 0.4 | 1.9 |
Скорость коррозии стали | 0.02 | 0.012 |
Срок износа резервуара.
Срок износа зависит от качества электрохимической защиты, агрессивности грунта, качества сжиженного газа.
|
20 | 158 |
Электрохимическая защита от коррозии
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Активная электрохимическая защита от коррозии | Необходима активная защита (установка станции, включаемой в электросеть) | Не требуется |
Пассивная электрохимическая защита от коррозии | Пассивная защита Kadatec с магниевым анодом весом 2 кг и химическим активатором весом 5 кг. Иногда пассивная защита отсутствует. | Пассивная протекторная защита с магниевым анодом весом 5 кг и химическим активатором весом 12 кг |
Срок службы электрохимзащиты |
5 лет
Если покрытие газгольдера повреждено, срок службы сокращается до 1 года.
|
Не менее 15 лет |
Арматура
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Производитель арматуры | Rego (США) | Rego (США) |
Манометр | Негерметичный | Герметичный, спиртозаполненный |
Предохранительные скоростные клапаны для защиты от вандальных воздействий | Нет | Имеются на всех клапанах |
Отсечка налива 90% | Нет | Имеется |
Периодическая подтяжка клапанов и фланцев при обслуживании | Требуется | Не требуется |
Материал арматурного кожуха | Жесть оцинкованная 0,5 мм | Пластик |
Плита и крепёж
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Плита основания | Пустотелая, обычный бетон, шир. 1,2 м, готовая | Массивная, кислото-щелочестойкий бетон, шириной 1,8 м, готовая. |
Опорные лапы для снятия напряжений на покрытие нижней части и надежного крепежа | Нет | Имеются |
Крепеж резервуара к плите основания | Нержавеющий трос с оцинкованным талрепом (натяжителем) прикреплен за уши плиты | За лапы резервуара при помощи анкерного крепежа из нержавеющей стали |
Защита крепежа от коррозии | Крепеж и уши плиты подвержены коррозии | Крепёж изготовлен из материала, не подверженного коррозии |
Срок службы крепежа | Менее 10 лет | Не менее 50 лет |
Конденсатосборник
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Сборник-испаритель бутана | Нет | Полимерный |
Срок службы конденсатосборника | - | Более 50 лет |
Цокольный ввод
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Цокольный ввод | На резьбовых соединениях | Цельносварной |
Кран цокольного ввода | Цветной металл 0°С/+40°C | Стальной Broen -40°C/+ 40°C |
Сильфонный компенсатор | Нет | Да |
Срок безаварийной службы цокольного ввода | Менее 5 лет | Пожизненная гарантия |
Газопровод
Продаваемые под маркой FAS | АвтономГаз | |
---|---|---|
Материал газопровода |
ПЭ 80
Эта марка полиэтилена не подходит для использования с пропан-бутаном
|
ПЭ 100
Газопровод из полиэтилена ПЭ 100 производится специально для АвтономГаз
|
Утепление газопровода на опусках и подъемах | Нет | Да |
Срок службы газопровода | Менее 10 лет | Более 50 лет |
